Class 12th Physics Chapter-04 विद्युत धारिता part -02

#:- संधारित्रो का संयोजन :- संधारित्र को दो विधियों से जोड़ा जा सकता है –
1) समांतर क्रम में 2) श्रेणी क्रम में

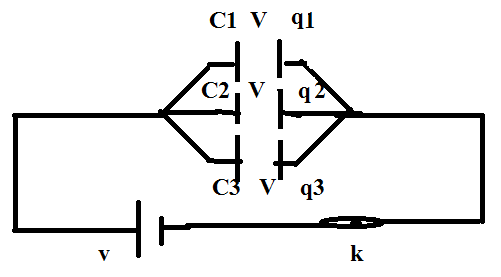

#:- समांतर क्रम में संधारित्र का संयोजन :- संधारित्र को समांतर क्रम में जोड़ने के लिए प्रत्येक संधारित्र का एक सिरा बैटरी के एक सिरे से चित्रानुसार जोड़ा जाता है –

समांतर क्रम में विभव समान होता है,  इसलिए सभी संधारित्र में विभव v है जबकि इनमे आवेश अलग अलग होता है जो निम्न प्रकार से है –

q1 =C1V  , q2 = C2V  और  q3 = C3V होगा
इसलिए परिपथ में कुल आवेश
q = q1 + q2 + q3
C(टोटल )V = C1V + C2V + C3V
अर्थात
C( टोटल) = C1 +C2 + C3 होगा

अत: हम कह सकते है समांतर क्रम में संधारित्रो का तुल्य उनके बिजगानितीय योग के बराबर होता है
